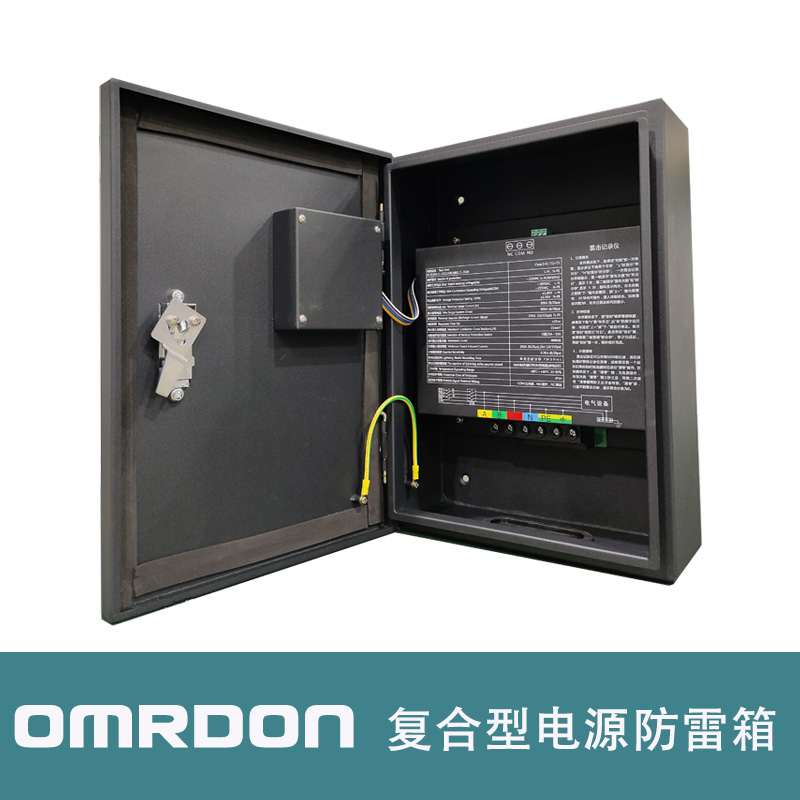

OMP-APX40/(220/380) 交流电源防雷箱,复合型交流电源防雷箱
产品相应参数:

安装使用场景:配电柜/箱 设备箱

防雷器类别:电源 电源+信号

标称工作电压(Un):380V

最大持续运行电压(Uc):385V

标称负载电流(IL):10A

标称放电电流(In)8/20μs:20KA

最大放电电流(Imax)8/20μs:40KA

安装方式:并联

复合型交流电源防雷箱产品介绍:
欧姆雷盾(OMRDON)二级单相/三相电源防雷箱(Surge Protection Device BOX)适用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供电系统的防雷保护,用于LPZO或LPZ1区与LPZ2区交界处,其设计依据符合GB18802.1,IEC61643-1技术标准,防雷模块内置失效脱离装置,当电涌保护器因过流过热击穿失效时,失效脱离装置能自动的将其从电网上脱离,同时可视告警指示窗口由白色(正常)变成红色(故障),可视告警指示模块可在有工作电压情况下更换。并带有数显雷击计数器,可以方便的记录雷电波冲击次数。
复合型交流电源防雷箱功能特点:
1、带遥信端子,可实现远程监控。
2、最高可承受40KA/60KA(8/20μs)雷电流冲击,动作响应时间小于25ns。
3、配套有微型断路器及雷击计数功能,防雷箱面板指示灯绿灯亮(电源工作正常)、黄灯亮(防雷器工作正常)、红灯(防雷箱故障)。
4、内置电涌保护器有可视告警窗口颜色表示保护的工作状态,绿色(正常)、红色(故障)。
防水防尘防雷箱产品应用和安装位置:
本系列电源防雷箱适用于II级防雷过压保护,用于雷击区域的LPZ1区与LPZ2区交界处,通常并联安装在楼层配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱输入端。
复合型交流电源防雷箱安装注意事项:
1、安装时必须断开电源,严禁带电操作。
2、连接导线必须采用多股铜芯导线,导线截面积必须符合工程安装要求。安装时注意L线接防雷箱熔断器L接线端子,N线接熔断器N线端子,PE地线接防雷器的PE接地端子,不能接反或漏接。
3、当内置电涌保护器为绿色指示窗口时表示工作正常;当绿色窗口变为红色时,则表示电涌保护器已失效,须及时更换或检修。
4、当远端报警器发生报警时(当选装有遥信功能时),表示防雷箱已失效或线路出问题,须及时检修或更换。
5、雷击计数器有数字显示(1-99)时,表示有雷电流通过;可通过面板端子的复位端子进行短接清零复位,计数器将重新计数.
6、防雷箱无需特别维护,但应定期检查接线是否可靠、指示窗口是否正常。
