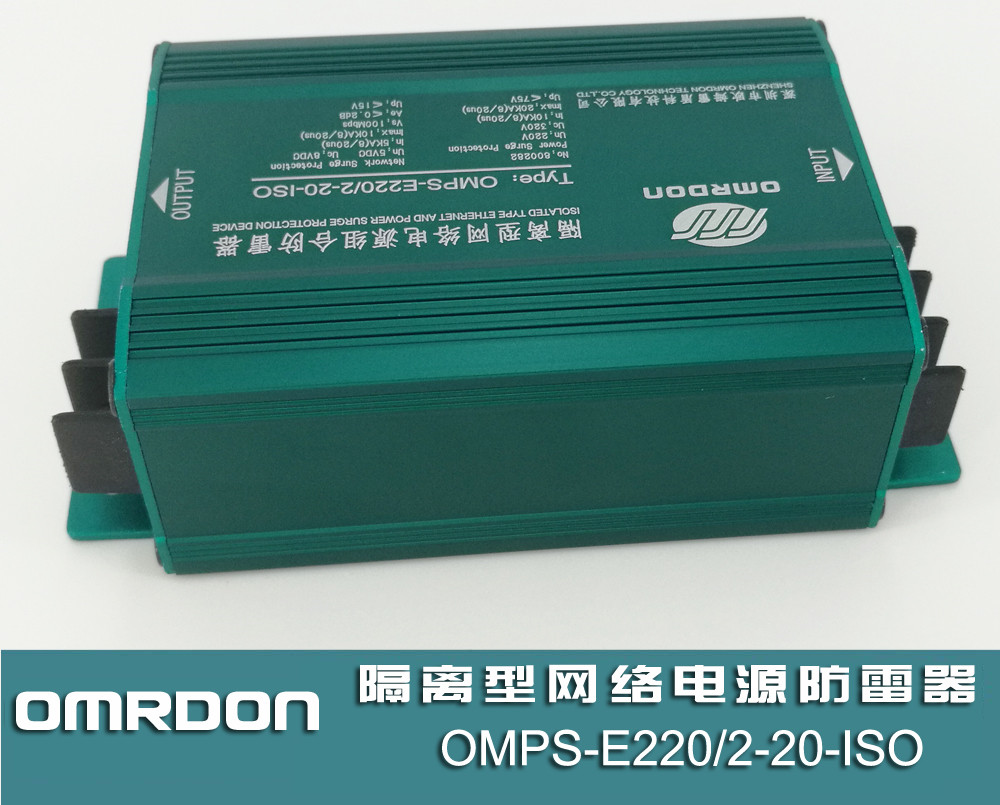

OMPS-E220/2-20-ISO 隔离型网络电源二合一防雷器(二合一浪涌保护器)
产品相应参数:

安装使用场景:终端设备

防雷器类别:电源+信号

标称工作电压(Un):220V

最大持续运行电压(Uc):320V

标称负载电流(IL):5A

标称放电电流(In)8/20μs:10KA

最大放电电流(Imax)8/20μs:20KA

接口类型:接线端子 RJ45

传输速率 Vs:100Mbps

安装方式:串联

产品介绍

欧姆雷盾(OMRDON)OMPS-E220/2-20-ISO、OMPS-E24/2-20-ISO、OMPS-E12/2-20-ISO隔离型网络电源组合电涌保护器(又称:电源网络二合一防雷器,电源网络二合一避雷器,电源网络二合一电涌保护器)是依据IEC和GB标准设计,主要用于各类弱电设备、安防设备、电信设备、网络设备的电源和100Mbps网络信号线路的雷击电磁脉冲(LEMP)保护,是一体化多功能电涌保护器。

功能特点

1、最大通流容量:10KA或20KA(8/20μS),电源线路采用两级复合平衡最安全线路,差模(线对线)、共模(线对地)全模保护,残压低,特别适合室外设备,受雷击能量大,对残压值要求比较严酷的安装场所。

2、网络线路内部同样采用两级串联式复合型保护,差模(线对线)、共模(线对地)全模保护,残压低,使用寿命长;

3、网络保护具有隔离功能,隔离信号干扰,增强信号传输速率.

4、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏;

5、采用集成化结构、在符合相关参数的情况下体积做到最小,不占空间;

6、电源电涌保护端口带LED失效指示(绿色:正常;熄灭:失效);

防雷器安装方法

1、本电涌保护器串联安装在被保护设备端口前(“INPUT”标识端接入线路,“OUTPUT”标识端与被保护设备相连接),"PE"接防雷地网或等电位端子铜排。

2、线路端子接法(电源部分):电源两端分别对应接“L/+”“N/-”。

3、RJ45网络信号线路接法:串联安装,RJ45水晶头直接插接即可。

4、接地线截面应≥2.5mm 2,且尽可能短。安装本防雷产品要求接地电阻小于4Ω,在接地线及接地电阻合格下防雷性能最优。

5、本防雷器免维护,雷雨后应及时检查和记录避雷器的工作状况。

防雷器安装注意事项

1、防雷器输出端所有端口均连接被保护设备。

2、正负线路请勿接反或接错,切记不可带电作业。

3、防雷器安装在被保护设备前端越近效果越好。

4、设备需要定期检查,产品劣化后必须立即更换。

5、接地一定要良好且接地电阻不大于4Ω,部分高难接地如山区/沙石环境可放宽至10Ω。
